重庆大学——工程建造模架构造与设计分析虚拟仿真实验

(1)实验前预习模块

学生通过线上观看工程建造模架实体搭设、工程建造模架垮塌安全事故、实验指导书等资料、线下动手搭设工程建造模架仿制小型模型,了解实验的必要性、弄清实验内容,做好实验前的准备。


重庆大学——工程建造模架构造与设计分析虚拟仿真实验


(2)工程建造模架构造虚拟搭设模块

学生在计算机虚拟三维施工场景中,对工程建造模架进行搭设。练习和认知工程建造模架的搭设过程与方法,明确工程建造模架的搭设流程和施工技术,及模架构造技术知识。


重庆大学——工程建造模架构造与设计分析虚拟仿真实验


(3)工程建造模架虚拟建模仿真计算分析模块。

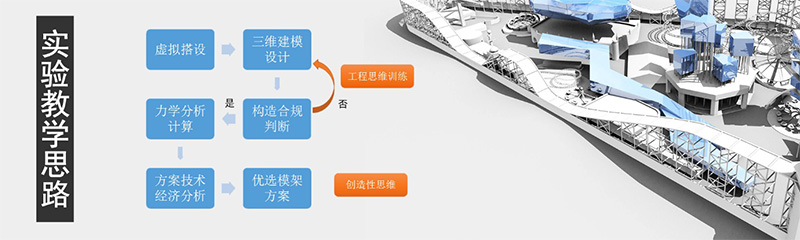

在此模块中,学生设计并人机交互填入模架搭设技术参数,形成建造模架虚拟搭设方案三维模型。在合规性判断合格后,系统自动进行力学仿真计算,验证结构的强度、刚度及稳定性。如果方案不符合规范要求,则会自动弹出模架垮塌安全事故警示画面进行提示,并要求整改;对于计算结果符合要求的方案,则自动弹出计算书。学生可依据计算书进行技术、经济分析;在通过多个方案的对比,优选出最佳方案后,可生成最优工程建造模架方案的安全专项施工方案,并可以导出工程建造模架安全专项施工方案文档,并完成线上提交工作。


重庆大学——工程建造模架构造与设计分析虚拟仿真实验


(4)实验过程管理与评价模块。

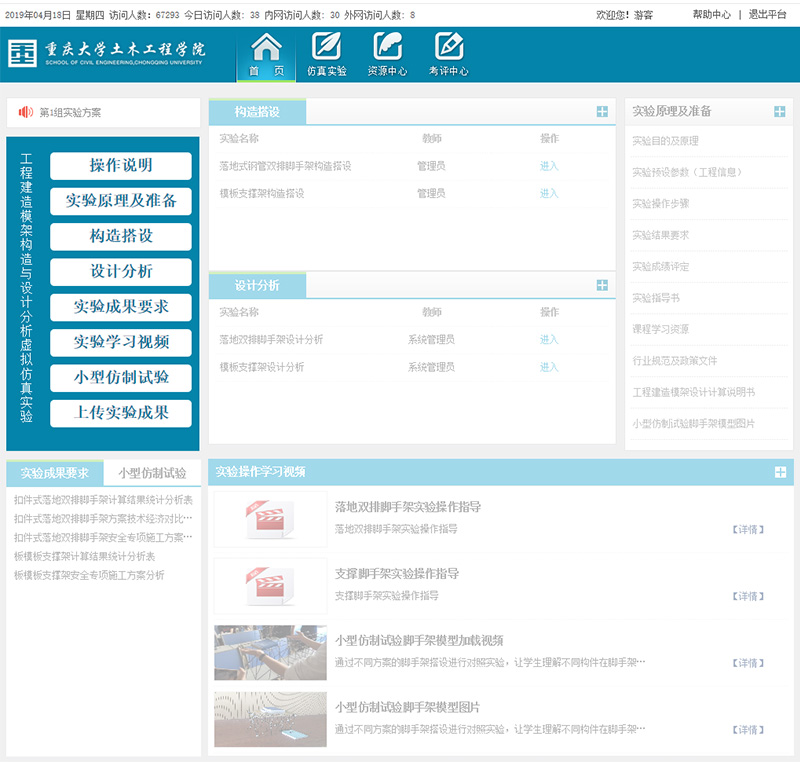

本实验采用在实验过程中进行步骤考核和步骤结果提交的方式进行过程管理,并依此进行评价评分。通过过程管理与评价,保障实验教学阶段目标,实现实验目的。

项目除实验室常规运行外,还可以基于实验室云平台系统,进行不间断的24小时全天候开放共享服务。项目自2016年上线以来,已完成大量人员的教学、培训工作。

本实验项目将突出综合性、应用性、实践性、拓展性强的特点,以创新手段综合理论知识的学习与实践能力的培养,强化学生对工程建造模架构造及设计要求的认识,使学生掌握工程建造模架的建模、设计验算及编制专项施工方案的专业技能,同时激发学生的学习兴趣,增强教学效果。


重庆大学——工程建造模架构造与设计分析虚拟仿真实验
