拱桥VR识图
产品特点

施工流程:

模拟拱桥的全部施工流程。包括:吊装主梁、主梁边跨悬拼、拱肋转体施工、拱肋合拢、公路桥面施工、铁路桥面施工等。

特色内容:

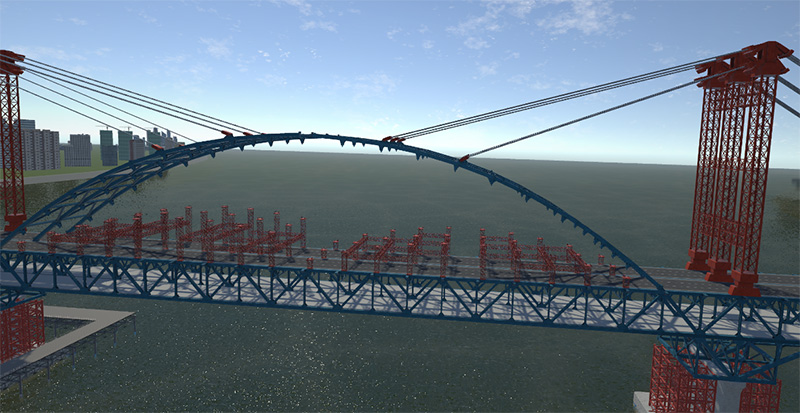

本模块的原型为国内某公铁两用钢拱桥,系世界上最大跨径的公铁两用刚性梁柔性拱桥。大桥上部结构采用“先梁后拱、主梁悬拼、拱肋转体”的施工方案。即主梁采用悬臂拼装法施工,待主梁完成合拢之后,在主梁上搭设支架,拼装拱肋,然后进行拱肋竖向转体施工,接着完成拱肋合拢,最后进行吊索施工。


拱桥VR识图

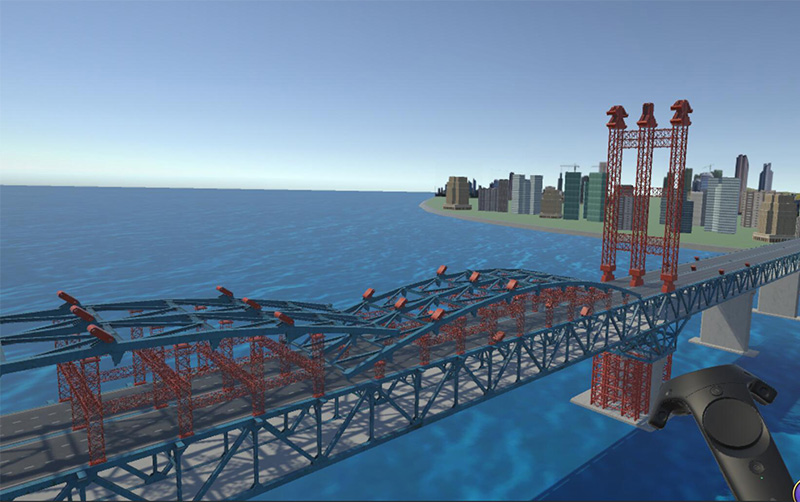

本模块同样采用VR识图的形式,以各分项工程为单位,以第一视角为主要视角,同时在UI界面上可选择上帝视角,也可选择图片进行观察和学习。软件在拱肋竖向转体施工环节设置VR模式下的动画播放,使体验者身临其境感受大桥转体施工的宏大气势,并从中学习到相关专业知识。


拱桥VR识图
